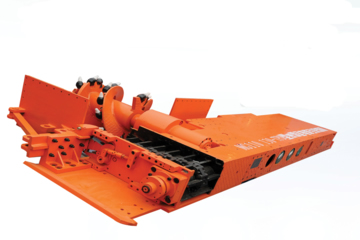

MG110/130-PTD型极薄煤层电牵引采煤机
MG110/130-PTD型极薄煤层电牵引采煤机是一种多电机横向布置的爬底板式、链牵引采煤机。适用于开采35度以下，0.52~0.8m的极薄煤层。该机的主要特点是采用整体机壳，刚性好，结构紧凑,截割能力强;采用交流变频调速,可靠性高;牵引能力大,易于实现自动化；可离机控制，解决了司机跟机操作安全问题。
MG110-130-TPD Shearer is a flour-based in- web chain AC electrical haulage coal shearer powered by multi-dynamo.The machine is suitable for opearting in coal seams from 0.52 to 0.8m with an inclinations of≤35°.The shearer has the features as follow: integral main body has good rigidity,compact stracture ,strong cutting ability ,high relaibility AC frenquency change speed control system,big haulage pull,easy for automation coal mining,can be operated off the machine for safety.
|
技术特征 |
采煤机型号 |
|
MG110/130-PTD |
|
|
一、总体配套参数 |
|
|
设计生产能力 t/h |
40(V=1m/min,H=0.6m,B=0.8m) |
|
采高范围 mm |
520~800 |
|
煤层倾角 ° |
≤35° |
|
煤质硬度 |
f≤3 |
|
机面高度 mm |
380 |
|
下切深度 mm |
≥10 |
|
配套运输机 |
SGB-620/40T |
|
支护形式 |
单体液压支柱，液压支架 |
|
二、采煤机参数 |
|
|
总装机功率 kw |
128.5 |
|
供电电压 V |
1140或660 |
|
牵引力 kN |
150 |
|
牵引速速 m/min |
0~5.84 |
|
牵引方式 |
交流变频调速 |
|
操作方式 |
跟机、遥控 |
|
滚筒直径 mm |
φ520，φ600，φ700，φ800 |
|
滚筒转速 r/min |
95.3 |
|
截深 mm |
630 |
|
降尘方式 |
内、外喷雾 |
|
供水量 l/min |
80 |
|
供水压力 MPa |
2.5 |
|
整机外形尺寸 mm |
5400×1920×800 |
|
最大不可拆组件尺寸 mm |
4180×1163×475 |
|
最大不可拆组件重量 kg |
7500 |
|
机器重量 kg |
10000 |
